天空之镜MXE自正式上市以来

 已获得中国CRAA、美国AHRI、欧洲EUROVENT、德国VDI6022

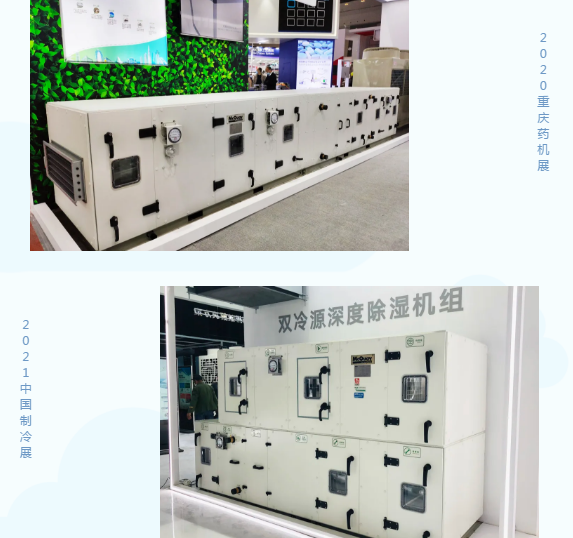

 并已经在2020年重庆药机展

 2021年中国制冷展亮相





 天空之镜MXE以净化的设计

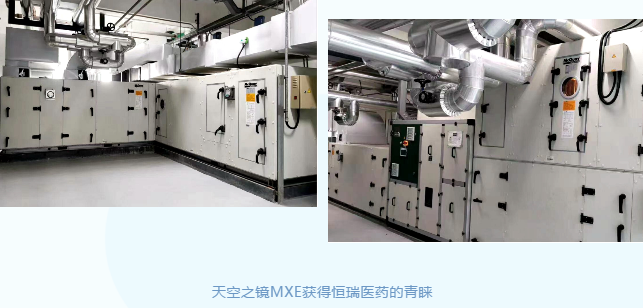

 获得了行业、用户的信赖





 随着现代科学与工业技术的发展，例如：微电子、航天、医药、精密机械、化工、半导体集成电路等行业，离不开净化AHU 的应用，同时也对空调洁净技术提出了更高的要求。以保证生产过程和产品质量的高精度、高纯度及高成品率。而现代生物医学的发展，亦提出了空气中细菌数量的控制要求，以保证医药、制剂、医疗环境及食品等不受感染和污染，对保证人体健康具有重要意义。



 那么，天空之镜MXE如何做到净化要求呢？



 ▎EUROVENT洁净设计标准和VID6022的部分标准解读和应用

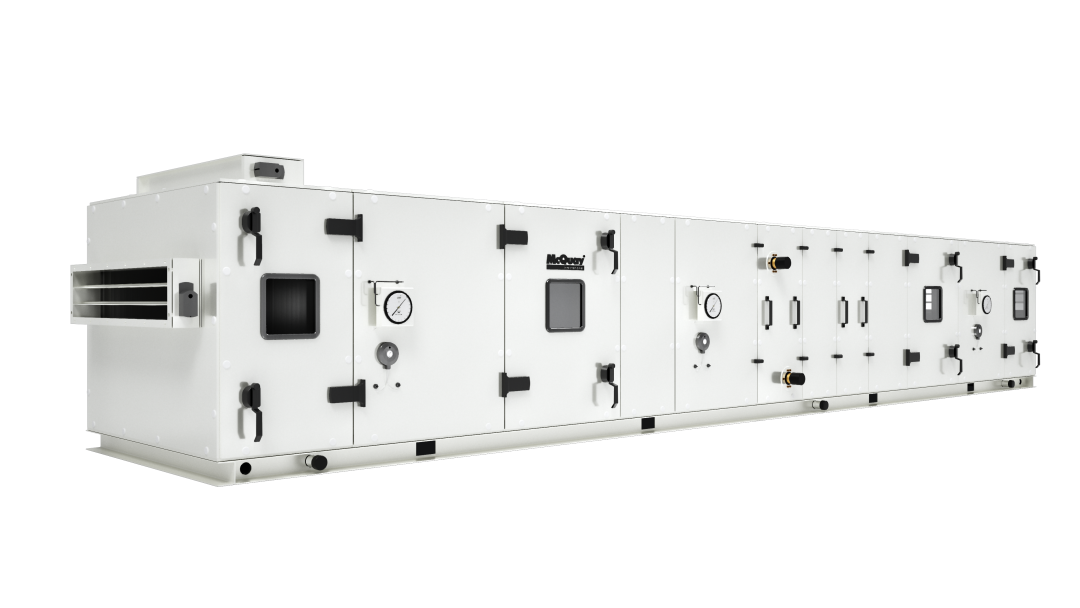

 天空之境MXE-B严格遵循欧洲EUROVENT洁净设计标准—Rating Standard for the Certification of Hygienic Air Handing Units以及德国VDI6022 battle1、Battle3、Battle5洁净设计标准，从机组研发、箱体设计、空气处理、部件选用、维护、安装、运输等多角度全方位打造真正的净化AHU。



 01 箱体设计

 ●内表面光滑不积灰，无发泡料外漏；外表面采用静电粉末喷涂处理

 ●所有金属材料必须防腐

 ●所使用的密封材料必须是抑菌防腐型

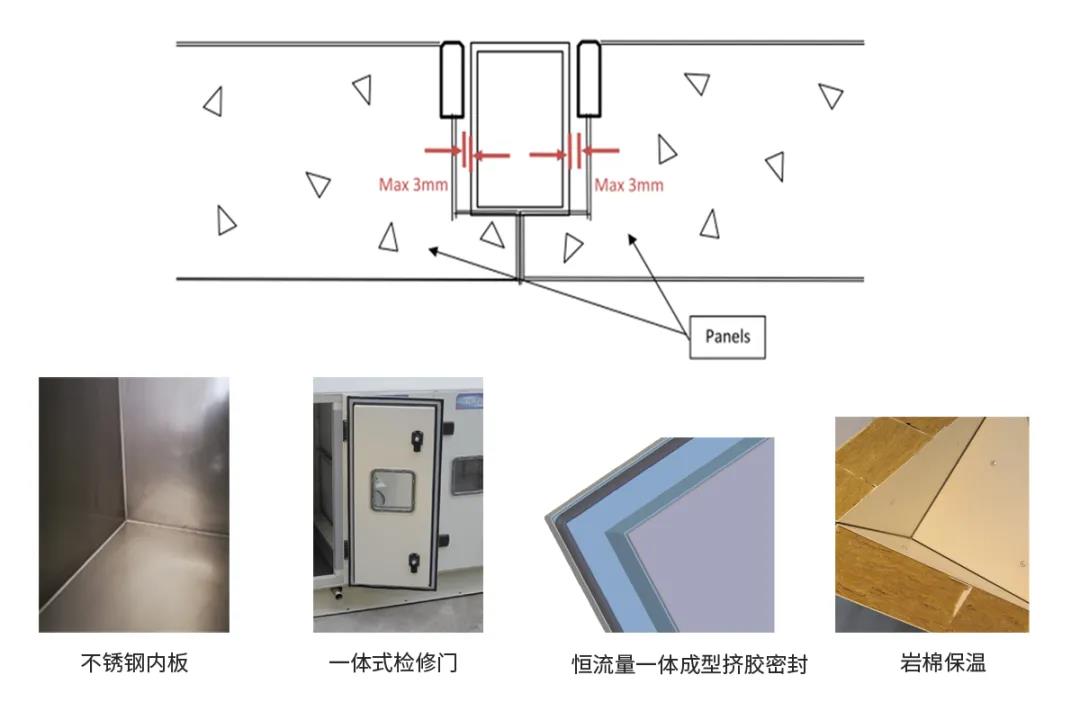

 ● 面板之间及面板与框架型材之间的缝隙不超过3mm

 ●检修门的密封条，必须采用插入式机械固定方式或一体成型密封条

 ●可进行物理性和化学性的消毒

 ●释放有害物质或气味的涂层，油漆和密封材料不允许使用。同样的，禁止在气流里使用多孔的隔热或密封材料

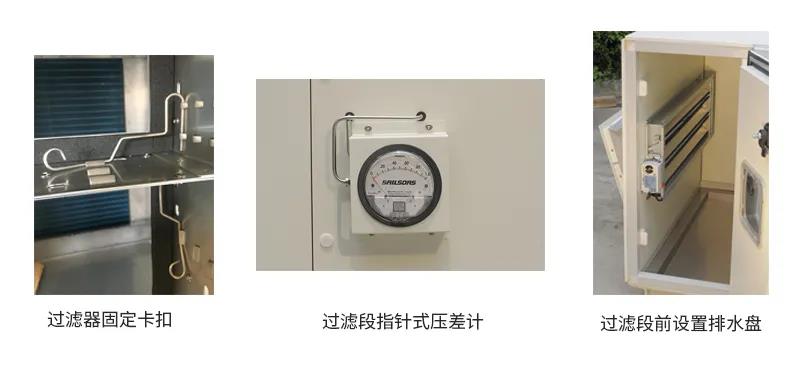

 02 过滤段设计

 ●过滤器应通过EN779或EN1822质量测试认证

 ●为方便过滤段的安装和维护，应使用过滤器快速抽出装置

 ●必须保证使用闭孔密封材料，保证持久的紧密密封，并防止微孔中滋生细菌

 ●空气过滤器的框架设计和结构必须能够容易安全的组装，并且在空气过滤器的整个运行周期内保证过滤器和框架之间的紧密

 ●每一级过滤器都必须安装压差计，测量显示装置必须能被使用者容易地接近和读数

 ●袋式过滤器必须处于竖直位置

 ●过滤段前应可选配排水盘，便于清洁

 ●如果使用了皮带传动风机，则必须在风机下游设置一级过滤





 03 盘管段设计

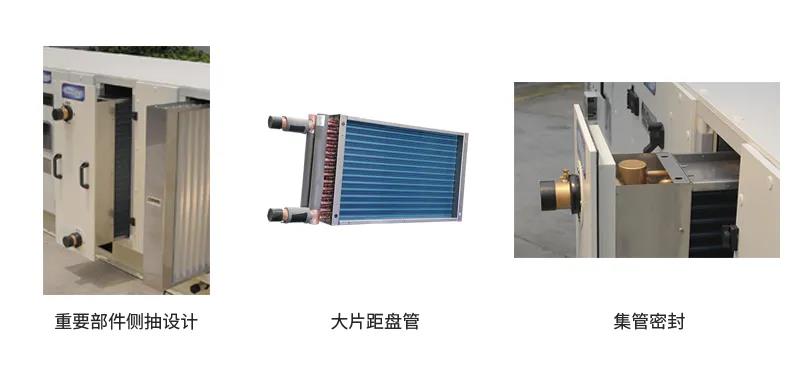

 ●基于能量和卫生原因，表冷器最小翅片间距应≥2.5mm，干态表冷器应≥3mm；翅片厚度≥0.12mm

 ●除湿盘管不得直接布置在空气过滤器或消声器之前

 ●所有部件都很容易检修（能够被抽出），包括挡水板，挡水板可拆除，方便有水部件（容易滋生细菌）进行清洁消毒。

 ●表冷器框架特别需要保护以防止腐蚀，采用不锈钢

 ●通过面板的水管或蒸汽管需完全密封以避免冷凝及漏风

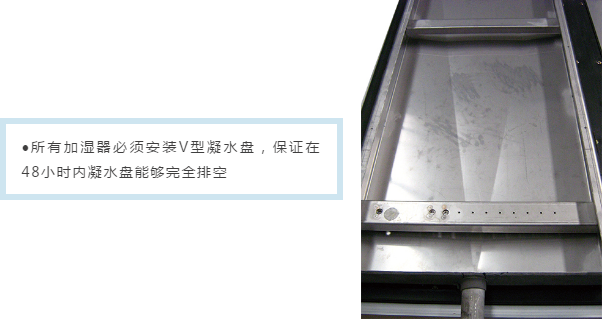

 04 加湿段设计

 ●有足够的加湿距离，加湿器不能安装在空气过滤器及消声器上游

 ●挡水板能被清洁、抽出以及拆除





 05 风机段设计

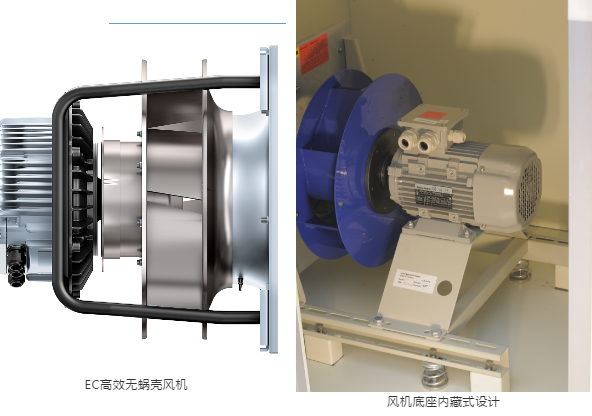

 ●为保证卫生，机组避免采用皮带传动的风机， 宜采用无蜗壳风机

 ●风机应容易接近以便维护

 ●风机下面应平整以便能够清洁

 ●足够的空间以便使用简单的工具打开或更换

 ●内空高度<1.6m的机组，风机必须能移除或侧面滑出检修

 ●必须安装观察窗和检修灯





 06 消声段设计

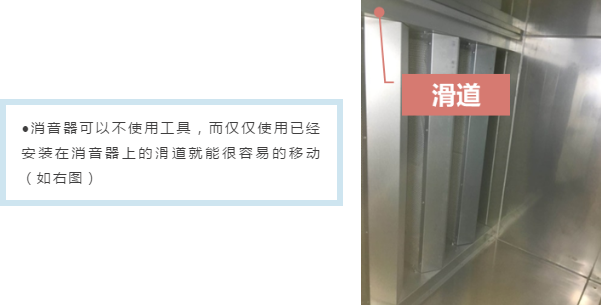

 ●消音器安装在AHU里面，消声器材料可以被替换且材料不会漏到空气中





 07 制造、安装运输

 ①制造：

 ●所有与气流接触的表面在制造完成后都要清扫和除尘。在现场完成安装之后，应进行清洁和消毒。

 ●制造完后，AHU机组必须完全干燥、干净，并且用防水包装在运输期间保护机组。

 ②安装运输：

 ●散件或部分分段运输，应由有资质的人员进行现场组装和管理。
